起重机小车如何安装到工字钢上?

  • 添加时间:2021-05-18 11:56:29 点击:103 来源:环链电动葫芦优质生产厂家

有用户在购买电动葫芦以后需要安装在工字钢使用,为了方便大家更好的理解,今天我们就来讲一讲起重小车的安装方法。

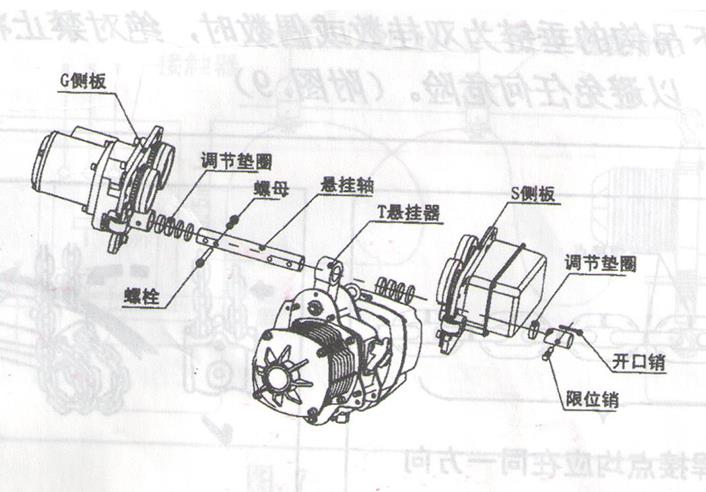

侧面看电动小车各部分结构,从结构逐一下手剖析。

1:将悬挂轴插入侧板G,并用悬挂轴螺栓、螺母将其锁定;

2:将悬挂轴安装在电动葫芦主体相边的悬挂器上。

3:在悬挂轴上安装更多的垫圈,将悬挂轴插入侧板S。

4:在悬挂轴上装外部用调节垫圈。在悬挂轴上安装轴状限位销,并将开口销插入轴状限位销上。安装轴状限位销,使得从小车开关盒的前方能够看到开口销在左侧。

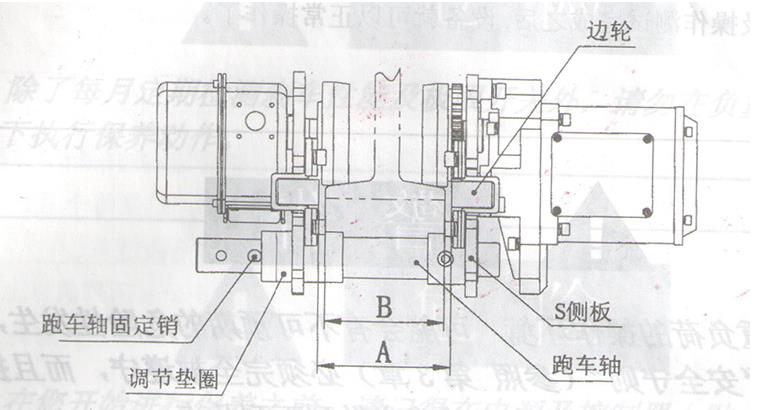

二、参照下图调整电动小车宽度以获得合适的间隙。尺寸“A”是当两块侧板向外完全拉伸时的测量值。尺寸“A”必须:约为轨道法兰宽度(B)+4mm。为达到上述尺寸“A”,增加或减少调整垫圈的数目在得到尺寸“A”后,须将开口销插入到轴状限位销中,并确保弯曲开口销的两个分叉。



三、安装电动小车到横动轨道上面


1、从轨道末端开始在横梁轨道上滑动带电动葫芦的小车。这是较方便的推荐方法。

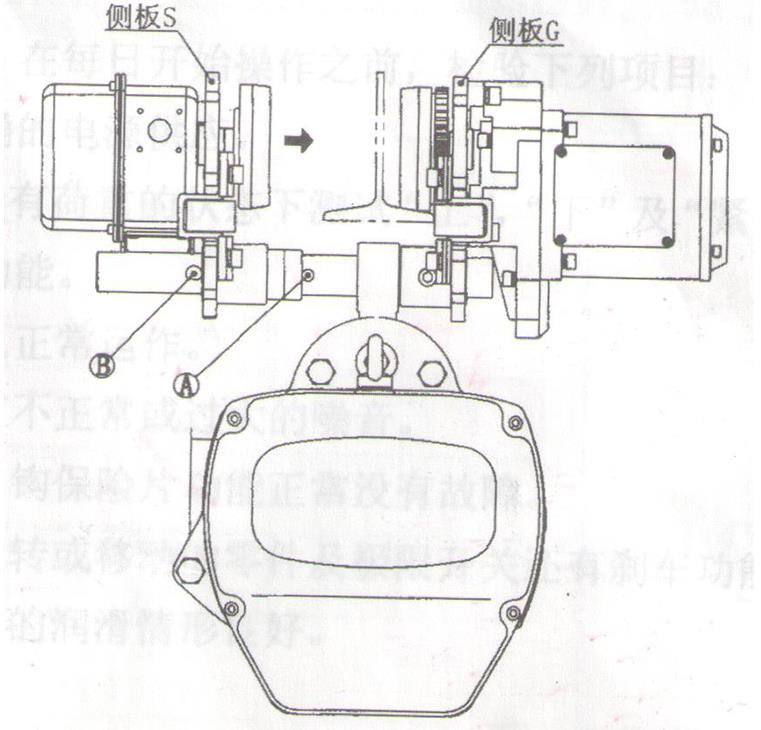

2、如果连接件不能通过从轨道末端滑动而将其安装,则参照下图所示步骤进行安装。

2.1、从悬挂轴的孔A中卸下制动拴,将其插入孔B中。重新插入并进行充分弯曲。

2.2、向外拉伸侧板S和G,抬起小车,直至轨道 轮与轨道表面处于同一水平 ,将侧板G的轨道轮放在轨道表面上。

2.3、可靠支撑侧板G。以防从轨道上掉落,用力推侧板S,将其轨道轮放置于轨道表面上。

2.4、从孔B中卸下制动栓,将期插入孔SA中,并确保弯曲开口销。



以上就是为您讲解的关于电动小车安装具体方案,希望对您有帮助。
